Задвижка 30с964нж ДУ250 РУ25 (DN250, RN25) фланцевая стальная клиновая

Описание и принцип действия

Задвижка стальная фланцевая 30с964нж ДУ250 предназначена для использования в системах трубопроводов с диаметром до 250 мм. Обладает прочной конструкцией и надежностью, что делает ее идеальным выбором для использования в различных отраслях промышленности.

• Принцип действия задвижки основан на механизме поворота затвора, который позволяет регулировать поток жидкости или газа в трубопроводе. Затвор, изготовленный из прочной стали, надежно герметизирует проход и обеспечивает надежную работу задвижки в течение длительного времени.
• Одной из особенностей задвижки 30с964нж ДУ250 является наличие фланцевых соединений, которые обеспечивают простоту монтажа и демонтажа. Это позволяет быстро и легко заменить или обслуживать задвижку без необходимости вырезания трубы или применения специальных инструментов.
• Задвижка также имеет возможность ручного или автоматического управления. В случае ручного управления, оператор может легко поворачивать затвор с помощью рукоятки или редуктора. Автоматическое управление осуществляется с помощью электропривода или пневмопривода, что обеспечивает более точное и эффективное управление потоком в системе.

Благодаря прочным материалам и надежной конструкции, задвижка обеспечивает долговечность и надежность работы в самых экстремальных условиях: она широко используется в нефтегазовой промышленности, химической промышленности, энергетике и других отраслях, где требуется точное и надежное регулирование потока в системе трубопроводов.

Технические характеристики задвижки 30с964нж ДУ250

Устройство

• Инженерная система — Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
• Тип — клиновая
• Модель — 30с964нж
• Тип присоединения — фланцевое
• Конструкция шпинделя — выдвижной
• Вид — ЗКЛ2-25
• Масса нетто — 260 кг
• Температура рабочей среды — от -40 до +425 oC
• Срок службы — 10 лет
• Максимальное рабочее давление, бар — Ру25
• Тип затвора — под электропривод
• Фланцевое исполнение — исп. B
• Максимальное усилие для закрытия — 280 Н*м
• Минимальная температура транспортировки -50 градусов по Цельсию

Габаритные и установочные размеры 30с964нж ДУ250

• DN — 250 мм
• L — 450 мм (строительная длина)
• D — 425 мм
• D1 — 370 мм
• D2 — 332 мм
• b — 36 мм
• Zxød — 12 x 30 мм

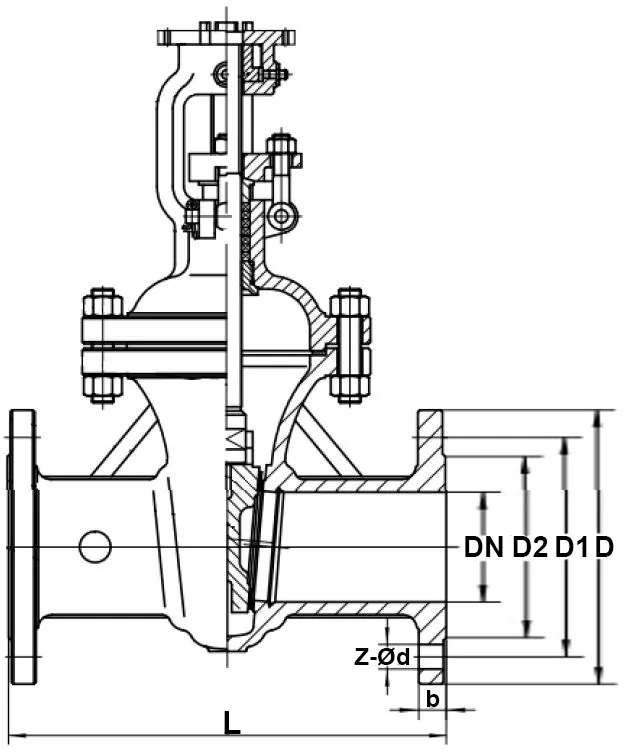

Эскиз

Материальное исполнение

• Материал корпуса — Сталь
• Материал шпинделя — 20Х13
• Крышка — Сталь 25Л
• Гайка шпинделя — Латунь ЛС59-1
• Материал клина — Сталь 25Л
• Прокладка крышки корпуса — Паронит
• Крепёжные элементы — Сталь 25; Сталь 35
• Набивка сальника — АГИ, ТРГ
• Наплавка на кольце в корпусе — 07Х25Н13
• Наплавка на клине — Сталь по типу 20Х13
• Маховик — Сталь 25Л
• Марка материала корпуса — Сталь 25Л

Документы

Продажа и доставка

На сайте Пензенского завода Арматуростроения вы можете купить задвижки фланцевые 30с964нж ДУ250 и всех других типоразмеров. Мы производим запорную арматуру по ГОСТ и предлагаем самые выгодные цены.

Чтобы узнать актуальную стоимость задвижки и оформить заказ с доставкой в ваш город, свяжитесь с менеджером.
