Задвижка 30лс41нж ДУ20 РУ16 (DN20, RN16) под приварку стальная клиновая

Описание и принцип действия

Задвижка стальная под приварку 30лс41нж ДУ20 РУ16 широко используется в различных промышленных сферах для регулирования потока среды в трубопроводах. Обладает высокой прочностью и надежностью, что делает ее идеальным выбором для различных условий эксплуатации.

• Принцип действия задвижки основан на использовании специального механизма, который позволяет открывать и закрывать клапан с помощью поворота рукоятки или привода. Она обеспечивает плавное и точное регулирование потока среды, что позволяет контролировать процессы в системе.
• 30лс41нж ДУ 20 имеет высокую герметичность, благодаря чему предотвращается утечка среды и обеспечивается безопасная эксплуатация. Она также обладает долгим сроком службы, что позволяет снизить затраты на обслуживание и замену.
• Задвижка широко применяется в различных отраслях, включая нефтегазовую, химическую, энергетическую и водоочистку. Она может использоваться для регулирования потока газа, пара, воды и других сред, что делает ее универсальным решением для различных процессов.

Задвижка под приварку отличается простотой монтажа и обслуживания. Она легко интегрируется в существующие системы и может быть легко заменена при необходимости. Благодаря своим преимуществам, она является надежным и эффективным решением для регулирования потока среды в различных промышленных процессах.

Технические характеристики задвижки 30лс41нж ДУ20 под приварку

Устройство

• Вид затвора — Клиновая
• Расположение ходового узла — С выдвижным шпинделем
• Тип присоединения – Под приварку
• Тип привода — Ручной
• Материал корпуса — Хладостойкая сталь
• Рабочая среда — Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
• Температура рабочей среды, °С — От -60 до +425
• Температура окружающего воздуха, °С — От -60 до +60
• Класс герметичности — А
• Приемка — ОТК
• Назначенный срок службы, лет — 10
• Назначенный ресурс, циклов — 1700
• Наработка на отказ, циклов — 500
• Масса, кг — 6.5

Габаритные и установочные размеры 30лс41нж ДУ20

• D1=266 мм
• D2=335 мм
• D3=295 мм
• L=330 мм (строительная длина)
• n=12
• d=22 мм
• H — штурвал=700 мм
• H — привод=735 мм

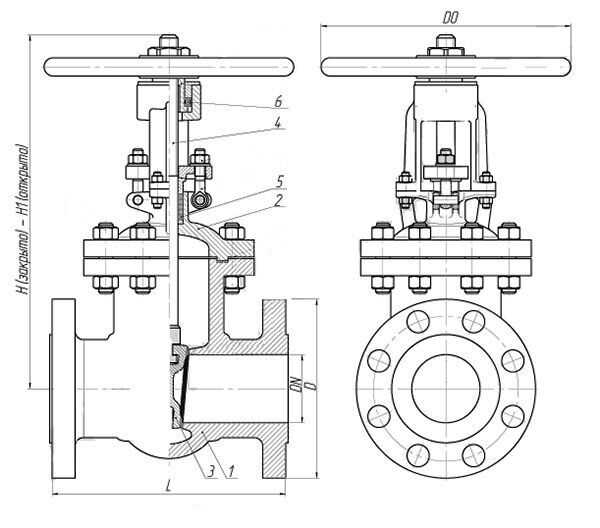

Эскиз

Материальное исполнение задвижки

• Корпус, Клин — Сталь 20ГЛ
• Шпиндель — 14Х17Н2
• Прокладка — ТРГ
• Крышка, Маховик — 20ГЛ
• Гайка — 35Х
• Сальниковое уплотнение — ТРГ
• Ось, Болт, Шпилька — 40Х
• Втулка сальника — 09Г2С
• Гайка ходовая — ЛС59-1
• Гайка шлицевая — 40Х

Документы

Продажа и доставка

На сайте Пензенского завода Арматуростроения вы можете купить задвижку под приварку 30лс41нж ДУ20 РУ16 и всех других типоразмеров. Мы производим запорную арматуру по ГОСТ и предлагаем самые выгодные цены.

Чтобы узнать актуальную стоимость задвижки и оформить заказ с доставкой в ваш город, свяжитесь с менеджером.
